Армейская палатка М-3

МЖП тип М-3

Мобильное жилое помещение для экстремальных условий по ТУ 13.92.22-002-62963111-2021

3 х местная армейская палатка для боевых экипажей

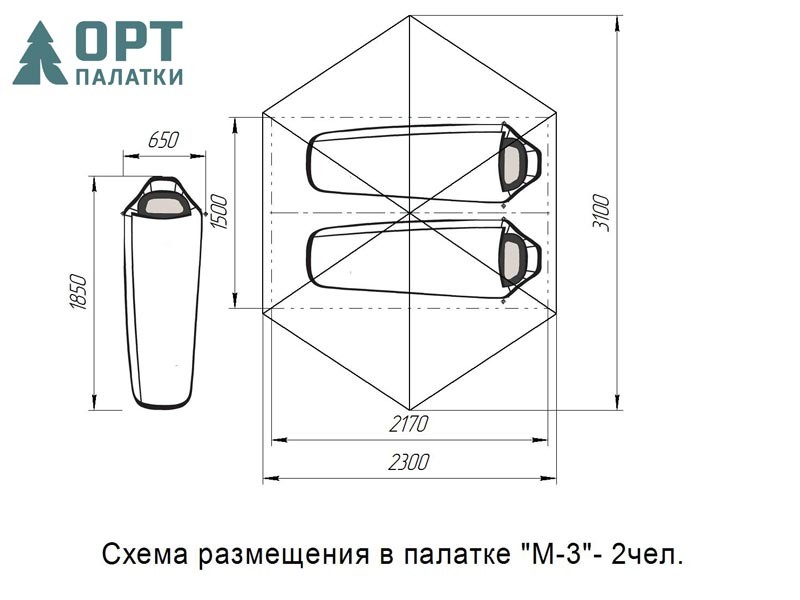

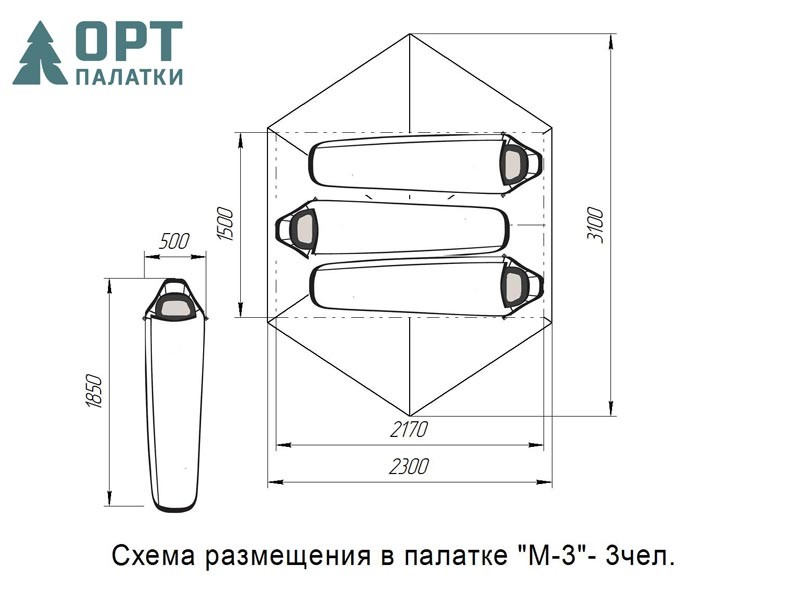

Длина, м: 3.1

Ширина, м: 2.3

Высота по гребню, м: 1.5

Полезная площадь,кв.м.: 4.4

Количество спальных мест на 1-ярусных кроватях, чел: 2-3

Масса палатки, кг: 7 ± 2

Вид упаковки: 1 баул

3 х местная армейская палатка для боевых экипажей

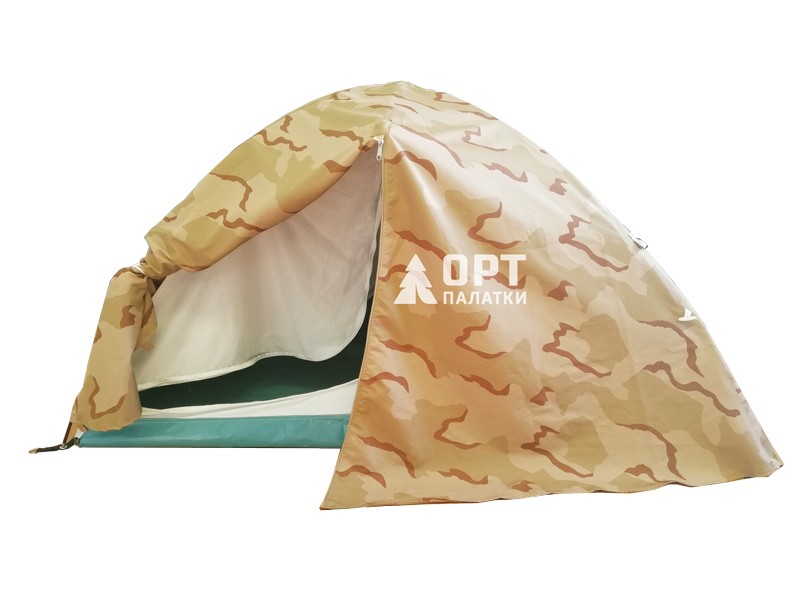

Многофункциональная армейская каркасная палатка М-3 с двумя входами и просторными тамбурами для хранения экипировки.

Условия эксплуатации палатки:

устойчивость к ветровой нагрузке – до 30 м/сек.
устойчивость к снеговой нагрузке – не менее 15 кг/м2
относительная влажность воздуха – до 100% при t=25ºС
температура окружающего воздуха – от плюс 50ºС до минус 50ºС

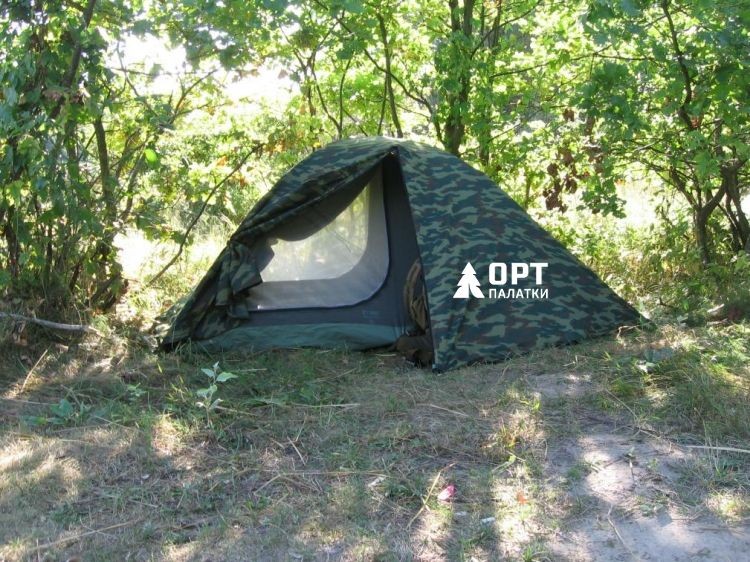

Куполообразная двухслойная палатка разработана для отдыха экипажей из 2-3 человек, выполняющих рабочие и боевые задачи в полевых условиях.

Палатка малозаметна благодаря компактности и маскировочной окраске. Она имеет складной трубчатый стеклопластиковый каркас, конструкция которого обеспечивает простую и быструю установку даже в темное время суток. Внешний тент из легкого и прочного материала, обладающего повышенной ветрозащитой и водоупорностью. Внутренний тент из бязи с входом из антимоскитной сетки, на молнии. Между внешним и внутренним тентами имеется небольшой тамбур для вещей. Два симметричных входа-выхода на молниях обеспечивают быструю эвакуацию из палатки в случае опасности.

Длина, м3.1

Ширина, м2.3

Высота по гребню, м1.5

Полезная площадь,кв.м.4.4

Количество спальных мест на 1-ярусных кроватях, чел2-3

Масса палатки, кг7 ± 2

Вид упаковки1 баул

Размер упаковки, м

1. 0.90×0.30×020

Внутренний тент (с пришитым полом)1 шт

Ребро купола2 шт.

Перекладина купола1 шт.

Внешний тент1 шт

Внутренний тент1 шт

Полпо желанию заказчика

Такелаж1 комплект

Упаковочный баул1 шт

Внутренний тент (с пришитым полом)1 шт

Комплект ЗИП1 шт

трубки каркаса соединяются между собой и сгибаются в дугу;
куполообразная форма;
удобный тамбур между внутренним и наружным тентами;
распорка для создания тамбура в комплекте;
внутренний тент пришит к полу и подвешивается на дуги с помощью крючков;

Скачать
в PDF

Сборку и установку палаток М-3 и М-4 производить в следующей последовательности:

1. Выберите сухую и ровную площадку с учетом размеров основания палатки и возможности закрепления приколышей.
2. Разверните внутренний тент полом вниз.
3. Соберите два ребра каркаса и перекладину купола.
4. Установите рёбра крестообразно и зафиксируйте их концы в отверстиях по углам пола палатки.
5. Подвесьте на рёбра каркаса внутренний тент при помощи крючков на боковых стенках палатки.
6. Наложите перекладину купола на каркас и зафиксируйте её крючками (4 крючка вдоль гребня палатки).
7. Накиньте наружный тент на каркас.
8. Вставьте концы перекладины купола в специальные карманы, расположенные с внутренней стороны внешнего тента.
9. Зафиксируйте наружный намет на ребрах каркаса при помощи завязок.
10. Полностью застегните молнии на входах.
11. Растяните наружный тент.
12. Закрепите палатку веревочными оттяжками, привязанными к приколышам.

Свертывание палаток М-3 и М-4

1. Отвяжите оттяжки, выньте приколыши из грунта.
2. Поднимите наружный тент палатки.
3. Выньте перекладину купола из специальных карманов наружного тента.
4. Снимите наружный тент.
5. Плотно скатайте наружный тент с учетом размеров упаковочного чехла.
6. Снимите фиксирующие крючки с дуг каркаса.
7. Выньте концы рёбер из отверстий по углам пола палатки.
8. Сложите каркас и упакуйте в упаковочный чехол.
9. Сверните внутренний намет палатки полом наружу, учитывая размеры упаковочного чехла.
10. Туго заверните наружный тент и каркас во внутренний тент, учитывая габариты общего упаковочного чехла.
11. Поместите скатку из тентов и каркаса в общий упаковочный чехол.
12. Соберите приколыши в чехол, и поместите его внутрь общего упаковочного чехла.
